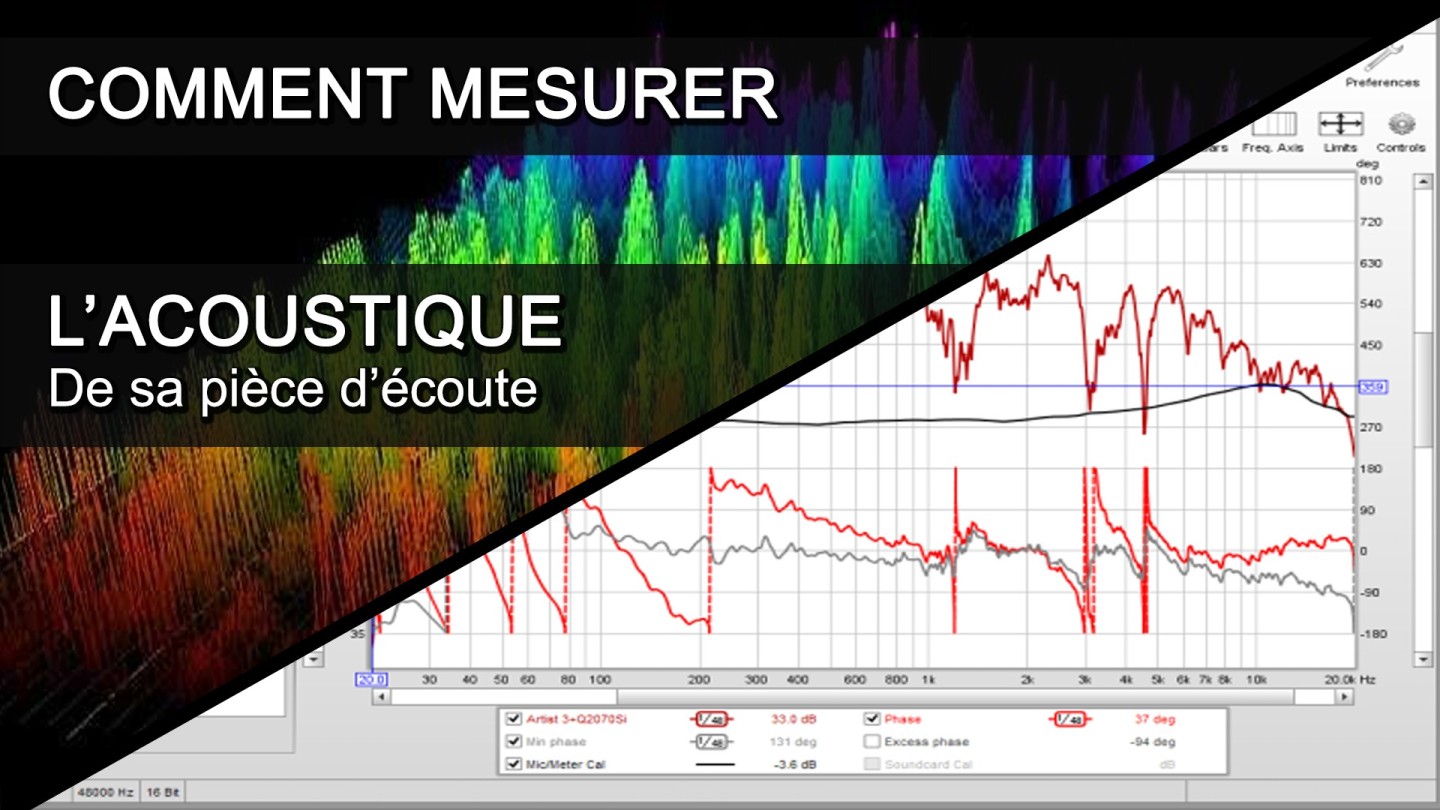

ACOUSTIQUE 05 - Comment mesurer l'acoustique de sa pièce d'écoute

Dans ce tutoriel, je pars du principe que vous avez déjà positionné vos enceintes monitoring et avez en conséquence défini la zone dans laquelle vous vous placez pour travailler votre son.

Par conséquent dans ce tutoriel, nous allons nous concentrer sur les mesures qui vous permettront d'identifier les problèmes acoustiques de votre studio, dans le but d'y apporter des modifications pour améliorer la qualité de restitution du son dans la zone dédiée à l'écoute.

Par la suite, j'expliquerai comment définir les meilleurs positions pour vos enceintes, votre zone d'écoute et consacrerai de nombreux tutoriels sur les traitements acoustiques à envisager pour corriger les problèmes.

COMMENT MESURER L'ACOUSTIQUE DE SON HOME STUDIO ?

En matière d'acoustique de studio on peut distinguer 3 types de mesures qui ont chacune une spécificité particulière.

QUALITE DE RESTITUTION D'UNE ZONE

La première, est la prise de mesures acoustiques de LA ZONE D'ECOUTE DANS LA PIECE. Ces mesures sont prises dans le but d'analyser la qualité de restitution du son dans une zone bien précise dédiée à l'écoute. Dans un studio de son de petite taille comme un home studio, on prévoit généralement une seule zone d'écoute qui est dédiée à la personne qui travaille le son. Dans un grand studio, on prévoit généralement 2 zones d'écoutes, 1 zone pour celui ou ceux qui travaillent le son et une zone dédiée à "impressionner" le client.

RESONANCES MODALES D'UNE PIECE

La seconde, est la prise de mesures acoustiques de LA PIECE. Ces mesures sont prises dans le but d'analyser les phénomènes acoustiques liées à la géométrie de la pièce. Les RESONANCES MODALES d'une pièce sont sans aucun doute les plus importants à maitriser, car leur influence est considérable dans un petit local. Bien que le fonctionnement des modes soit bien connu et prévisible avec les mathématiques dans une pièce à une géométrie simple comme celle d'un cube ou d'un rectangle au murs parfaitement lisses et réfléchissants, les mesures acoustiques deviennent indispensables pour identifier les résonances modales d'une pièce à la géométrie complexe comme celle d'un studio aux murs non parallèles ou mansardées, mais aussi pour prendre en compte une multitude d'autres paramètres qui jouent un rôle essentiel notamment le positionnement des enceintes, le mobilier et les différentes capacités d'absorption des parois.

Pour mesurer, les résonances modales d'une pièce, l'idéal est de positionner une seule enceinte au sol et dans un coin de la pièce où les parois sont juger être les plus réfléchissante. L'idée est de positionner le haut-parleur là ou la pression acoustique (volume sonore) est censée être la plus forte afin de stimuler au maximum les résonances de la pièce pour les identifier plus facilement. Par exemple, dans l'angle de deux murs porteurs. Ainsi, en effectuant une série de mesure en quadrillage avec un micro, on peut facilement identifier les modes avec la position de leur noeud lorsque l'on compile ces mesures sous la forme d'une cartographie de pression acoustique.

PROPRIETES ACOUSTIQUES D'UN OBJET

La troisième, est la prise de mesures acoustiques d'UN MATERIAU ou d'UN OBJET. Ces mesures sont prises dans le but d'analyser l'influence acoustique d'un matériau ou d'un objet. Dans un soucis d'efficacité, ces mesures sont la plupart du temps effectuées en laboratoire soit dans une chambre anéchoïque (chambre sourde) ou au contraire une chambre réverbérante et permettent d'identifier une multitude de comportements. Notamment, l'absorption, la réflection et la diffusion sonore. Dans le cadre d'un studio de son, ce type de mesures acoustiques peut être utilisé pour mesurer l'efficacité d'un traitement acoustique ou la qualité de restitution d'une enceinte.

Ici, dans ce tutoriel nous nous concentrerons sur le premier type de mesures, à savoir les mesures permettant d'analyser la qualité de restitution sonore dans la zone d'écoute et nous enchaineront sur les mesures des résonances modales d'une pièce dans le prochain tutoriel.

COMMENT MESURER LA QUALITE DE RESTITUTION SONORE DE LA ZONE D'ECOUTE ?

La première chose qu'il faut comprendre est qu'aucune position d'écoute est identique à une autre. C'est pourquoi, il ne faut jamais prendre une seule mesure acoustique, mais une série de mesure à différentes positions pour établir la moyenne d'une zone.

Ce qui veut dire que lorsque l'on veut mesurer une zone d'écoute on ne doit pas se contenter de mesurer uniquement le milieu de la zone d'écoute, mais mesurer son milieu, son coté gauche, droit, haut et bas. Et lorsque la zone est grande, mesurer également entre ces points.

Ici, dans cet exemple, la pièce à mesurer est relativement petite et sa zone d'écoute (en vert) l'est tout autant car il s'agit d'un petit home studio dédié à l'écoute d'une seule personne.

L'amplitude de mouvement de la personne écoutant étant très limitée dans cette petite pièce, sa zone d'écoute ne s'étend qu'à 20cm autour de son milieu.

Par conséquent, 7 points de mesures sont donc largement suffisants pour pouvoir établir une moyenne de la zone d'écoute.

Ainsi, pour établir cette moyenne nous devons donc prendre les mesures aux positions suivantes :

Les positions des points de mesure étant absolument fondamentales, JE RECOMMANDE VIVEMENT d'utiliser les distances de leur position dans la pièce comme nom de fichier afin de pouvoir clairement les identifier par la suite.

Pour exemple, le point de mesure situé à gauche de la zone d'écoute aura pour nom de fichier : "1.5 1.9 1.3" correspondant aux distances exprimées en mètres, la première étant la distance entre le mur de gauche et le milieu de la zone d'écoute. la deuxième entre le mur de devant et le milieu de la zone, et la troisième entre le sol et le milieu de la zone d'écoute.

Il est vraiment important de prendre cette habitude, car une mesure acoustique sans sa position dans la pièce ne sert strictement à rien !

Ainsi, une fois que vous aurez pris toutes les mesures acoustiques de votre zone d'écoute et que vous aurez bien renommées et sauvegardées chaque prises dans un dossier sur votre ordinateur, vous devriez vous retrouver avec un écran de la sorte :

Comment faire une moyenne SPL de toutes les mesures ?

SPL veut dire, Sound Presure Level, ce qui signifie Niveau de Pression Sonore. Par défaut sur Room Eq Wizard, la première courbe que vous visualisez après avoir pris une mesure est la courbe SPL située au dessus d'une autre courbe représentant la Phase.

Ce type de courbe SPL est souvent utilisé dans les descriptifs des caractéristiques techniques des haut-parleurs, des enceintes ou des micros pour prouver leur neutralité ou leurs défauts.

Ici, comme je vous le disais plus haut, aucun point d'écoute n'est identique à un autre et comme vous pouvez le constater en cliquant sur vos mesures dans la colonne de gauche, aucune courbe SPL n'est identique, ce qui est par conséquent, tout à fait normal.

C'est pourquoi il est intéressant de faire une moyenne de toutes ces courbes SPL pour identifier la moyenne SPL de la zone d'écoute. Et pour cela, il vous suffit de cliquer sur l'onglet "All Spl" dans la barre des analyses située en haut du graphique principal qui aura pour effet d'afficher une superposition des SPL de toutes les mesures ouvertes avec le logiciel.

Une fois ouvert, cliquez sur le bouton "Average the Reponses" situé en bas à gauche du graphique. Cette action aura pour effet de créer et d'ajouter une nouvelle mesure correspondante à la moyenne de tous les SPL.

Ainsi, pour pouvoir l'observer, cliquez sur l'onglet "SPL & Phase" dans la barre des analyse de mesure située au dessus du graphique principal. Et sélectionner, si ce n'est pas fait, la nouvelle mesure qui a été renommée par défaut "Average 1".

Vous pouvez en profiter pour la renommer "Moyenne SPL de la Zone d'écoute".

Plus tard, dans les autres tutoriels je vous expliquerai comment interpréter cette courbe et bien d'autres qui sont disponibles dans les autres onglets de la barre d'analyse.

Mais avant, nous allons apprendre à mesurer les résonances modales de la pièce, car elles ont un impact colossale sur la qualité de restitution de la zone d'écoute que nous venons d'apprendre à mesurer.
