ACOUSTIQUE 07 - Comment identifier les modes propres de son studio avec Room Eq Wizard ?

Identifier les problèmes fréquentiels d'une pièce et la première chose à faire pour définir la meilleur position des enceintes et se projeter dans la réalisation d'un traitement acoustique.

Comme je l'expliquais dans le tutoriel précédent, les réflexions du son créées par les murs, le plafond, le sol et toutes les parois d'une pièce, produisent des ondes stationnaires qui sont plus ou moins fortes selon les distances de la pièce. Ce sont ces ondes stationnaires que l'on appelle "résonances modales d'une pièce" ou plus communément "MODES PROPRES".

On distingue les "MODE AXIAUX" qui sont créés par la réflexion de deux parois parallèles, les "MODES TANGENTIELS" par la réflexion des parois contiguës (collées l'une à l'autre) et les "MODES OBLIQUES" par la réflexion de  toutes les parois de la pièce.

Aussi, de façon générale on constate que les modes axiaux sont les plus problématiques, car il sont 2 fois plus fort que les modes tangentiels qui eux le sont 2 fois plus que les modes obliques.

C'est pourquoi les modes propres doivent être la première chose à maitriser pour se rapprocher d'une linéarité d'écoute. Et pour se faire, vous devez s'avoir comment identifier les modes les plus problématiques de la façon la plus précise qui soit.

Pour commencer nous allons regarder rapidement comment identifier les modes propres d'une pièce parfaitement rectangulaire aux parois parfaitement réfléchissantes avec le logiciel "Room Eq Wizard", puis en second lieux, je vais vous détailler ma méthode qui utilise un micro de mesure et un petit logiciel gratuit appelé "RoomMap".

Ma méthode est bien plus précise, car elle se base sur une observation de la réalité dans un local plutôt que sur la théorie, puisqu'il est impossible de maitriser tous les paramètres physiques qui joue sur la distribution des résonances, leur intensité, et la position de leurs noeuds. Aussi, ma tehnique vous permettra d'identifier les modes les plus problématiques de n'importe qu'elle pièce de n'importe qu'elle géométrie, avec tout type de paroi et de mobilier en réalisant une cartographie précise de la pression acoustique de votre local à l'aide d'un micro de mesure.

N'oubliez pas, rien ne vaut la prise de mesures acoustiques !!!

IDENTIFIER LES MODES PROPRES D'UN LOCAL AVEC ROOM EQ WIZARD

Avantages :

• Logiciel gratuit disponible sur Osx (Mac), Windows et Linux (Pc).
• Méthode extrêmement simple et rapide.

Inconvénients:

• Ne fonctionne que pour les pièces rectangulaires aux angles et murs parfaitement droit.
• Ne tient pas compte du mobilier et de tous les objets présents dans la pièce.
• Ne tient pas compte des fenêtres, des portes, des enfoncements et du type de cloison.
• Ne tient pas compte de la position des enceintes.
• Ne tient pas compte des traitements acoustiques.
• Ne permet pas de visualiser la position des noeuds et des ventres des ondes stationnaires dans le local, ce que l'on verra par la suite est extrêmement important pour le positionnement des "bass trap".

Pour télécharger le logiciel, allez sur la page officielle du logiciel https://www.roomeqwizard.com

Evidemment, je le rappel, Room Eq Wizard comme les 99% des logiciels et sites web de calcul des modes propres ne sont capable de simuler que les pièces rectangulaires aux angles et murs parfaitement droits.

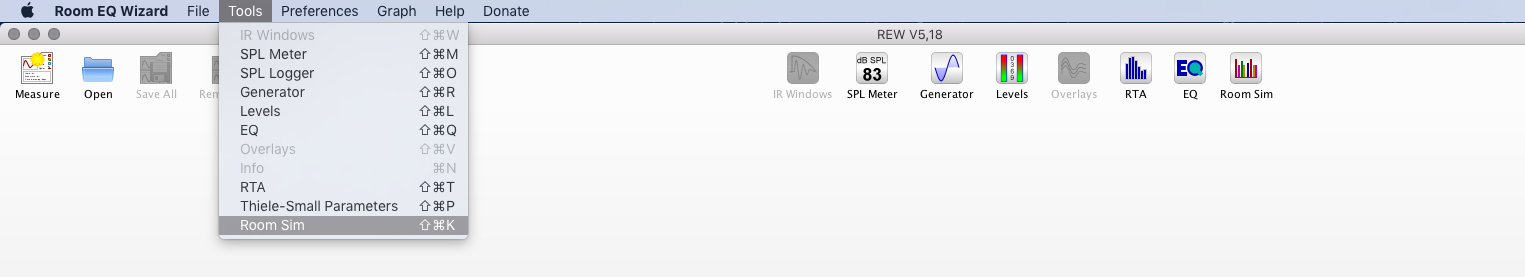

Une fois le logiciel installé, pour pouvoir faire une simulation de sa pièce et estimer les fréquences des résonances modales problématiques, il vous suffit d'aller dans l'onglet "Tools" et cliquer sur l'option "Room Sim".

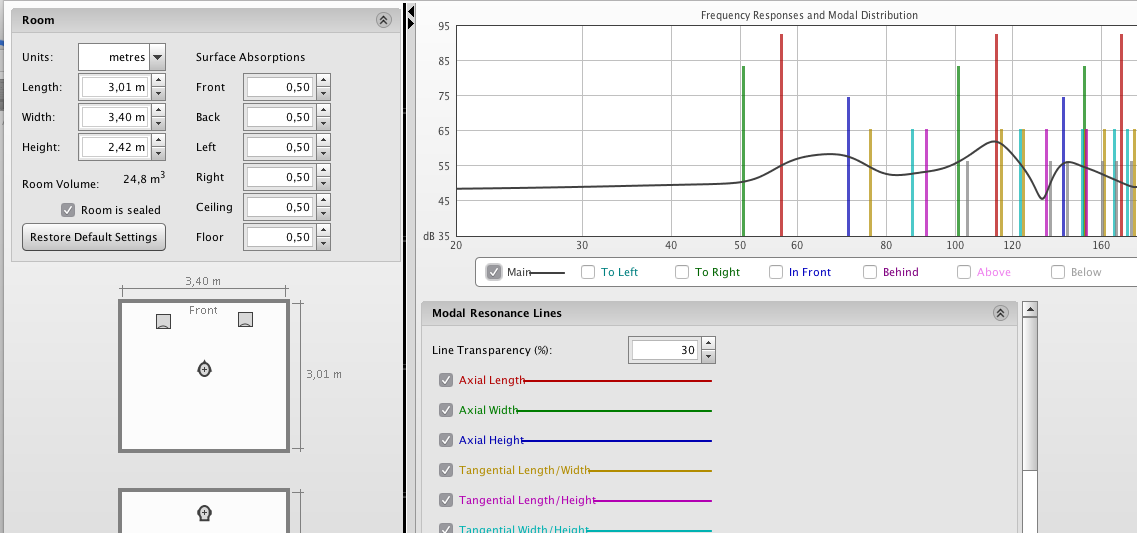

Une fois fait, la fenêtre de simulation s'ouvre, vous permettant de simuler la réponse fréquentielle d'une position d'écoute par rapport au placement des enceintes et les distances de la pièce. Cette simulation est au passage très pratique pour comprendre qu'elles sont en théorie les meilleurs emplacements pour les enceintes et définir une bonne position d'écoute. Ce que nous verrons plus tard dans un autre tutoriel.

Ici, ce qui nous intéresse est le calcul théorique des résonances modales problématiques. Et pour se faire, vous devez commencer par entrer les dimensions de votre pièce dans la colonne gauche de la fenêtre.

Et c'est tout ! Tous les autres paramètres ne sont pas pris en compte pour la définition des résonances.

Une fois vos dimensions entrées, les pics de résonances s'affichent dans le graphique situé à droite. Les résonances modales sont représentées par les colonnes verticales.
Dans la colonne située en dessous du graphique, vous pouvez activer ou désactiver l'affichage du type de résonance, ce que je vous invite à faire pour identifier les résonances pas à pas.
Pour connaitre la valeur d'un pic, il vous suffit de déplacer votre souris sur la colonne en question et relever la valeur fréquentielle affichée en bas de la colonne.

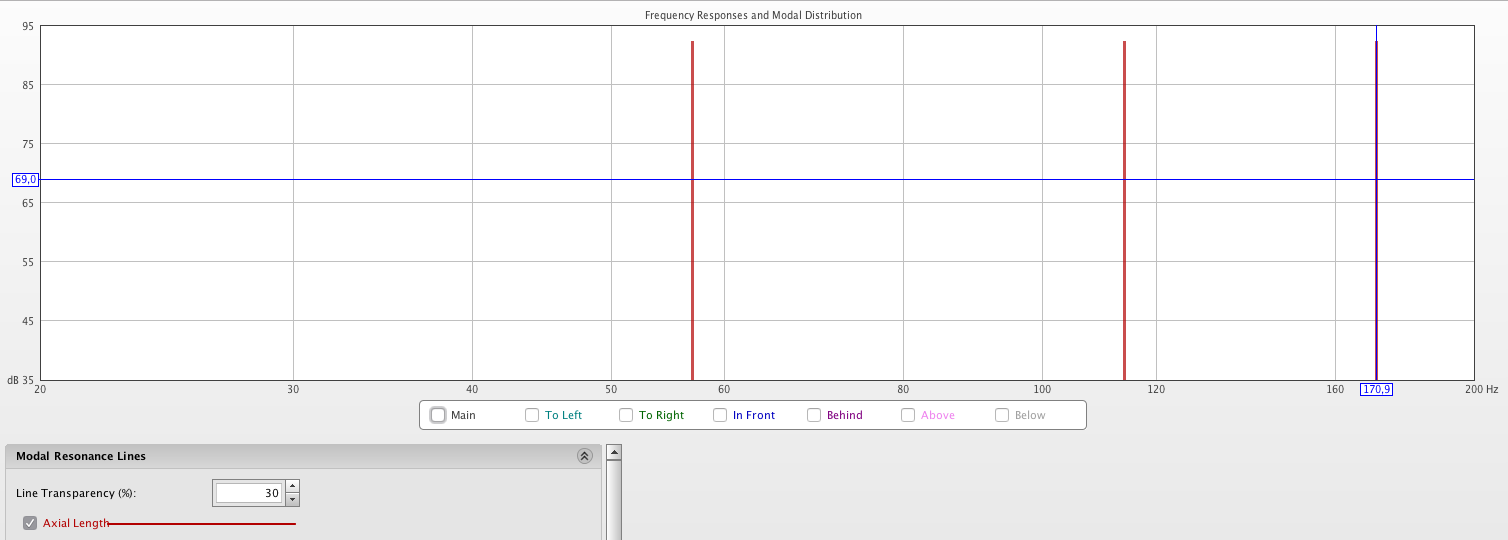

Prenons l'exemple des résonances modales du mode axial de la longueur de la pièce.
On constate 3 pics présents dans la plage 20hz à 200hz (20hz et 200hz sont les limites fréquentielles de la simulation)

Dans le tutoriel suivant, nous allons étudier une technique bien plus précise qui consiste à créer une cartographie de la pression acoustique de son studio en prenant plusieurs séries de mesure. Ainsi, il sera possible de détecter les résonances modales de n'importe qu'elle pièce.

A très vite !!!
